كيف تؤثر أنابيب الكوع على تدفق السوائل؟
كمورد لأنابيب الكوع ، شاهدت مباشرة الدور الحاسم الذي تلعبه هذه المكونات في أنظمة التعامل مع السوائل. تُستخدم أنابيب الكوع في مجموعة واسعة من الصناعات ، من أنظمة إمدادات المياه ومياه الصرف الصحي إلى المعالجة الكيميائية والنفط والغاز. تأثيرها على تدفق السوائل معقد ومهم على حد سواء ، وفهم هذه التأثيرات ضروري لتصميم النظام الفعال والآمن.
خصائص التدفق في أنابيب الكوع
عندما يتدفق السائل من خلال أنبوب مستقيم ، فإنه عادة ما يتبع نمطًا موحدًا نسبيًا. التدفق هو الصفحي أو المضطرب اعتمادًا على عوامل مثل سرعة السوائل ، اللزوجة ، وقطر الأنابيب. ومع ذلك ، عندما يواجه السائل أنبوب الكوع ، يتغير نمط التدفق بشكل كبير.
أحد الآثار الأساسية هو توليد التدفقات الثانوية. عندما يتحرك السائل عبر الكوع ، يتم تشغيل قوى الطرد المركزي. يعاني السائل بالقرب من الجدار الخارجي للكوع من قوة الطرد المركزي العالي مقارنة بالسائل بالقرب من الجدار الداخلي. هذا يتسبب في انتقال السائل من الجدار الداخلي إلى الجدار الخارجي على طول المقطع الصليب من الأنبوب. في الوقت نفسه ، يتم إنشاء تدفق الدوار بالقرب من مركز الأنبوب ، مما يخلق زوجًا من الدوامات المعروفة باسم Dean Vortices. يمكن أن يكون لهذه التدفقات الثانوية تأثير عميق على خصائص التدفق الكلي.
يمكن أن يؤدي وجود دوامات العميد إلى زيادة خلط السائل. في التطبيقات التي يلزم الخلط الشامل ، كما هو الحال في المفاعلات الكيميائية ، يمكن استخدام أنابيب الكوع لتعزيز كفاءة الخلط. ومع ذلك ، في حالات أخرى ، قد لا يكون هذا الخلط المتزايد أمرًا مرغوبًا فيه. على سبيل المثال ، في خط أنابيب ينقل طبقات مختلفة من السوائل ذات الخصائص المتميزة ، يمكن أن تسبب التدفقات الثانوية في أنابيب الكوع خلطًا بيني ، مما يؤدي إلى مشكلات جودة المنتج.
انخفاض الضغط
تأثير آخر مهم لأنابيب الكوع على تدفق السوائل هو انخفاض الضغط. عندما يمر السائل عبر الكوع ، يلزم طاقة إضافية للتغلب على المقاومة الناجمة عن التغير في اتجاه التدفق وتشكيل التدفقات الثانوية. وهذا يؤدي إلى انخفاض في الضغط على طول الأنبوب.
يتأثر انخفاض الضغط في أنابيب الكوع بعدة عوامل. زاوية الكوع عامل حاسم. المرفقين مع زوايا أكبر (على سبيل المثال ، 90 - المرفقين الدرجة) تسبب عمومًا انخفاضًا في الضغط أعلى مقارنة بالمرفقين مع زوايا أصغر (على سبيل المثال ، 45 - المرفقين). يلعب نصف قطر انحناء الكوع أيضًا دورًا. تميل المرفقين مع دائرة نصف قطرها أكبر من الانحناء إلى انخفاض ضغط أقل لأن التغير في اتجاه التدفق أكثر تدريجيًا ، مما يقلل من شدة التدفقات الثانوية وفقدان الطاقة المرتبط به.
يمكن أن تؤثر خشونة سطح الكوع الداخلي أيضًا على انخفاض الضغط. يزيد السطح الداخلي الخام من المقاومة الاحتكاكية بين السائل وجدار الأنابيب ، مما يؤدي إلى انخفاض ضغط أعلى. كمورد ، نقدم أنابيب الكوع مع التشطيبات السطحية المختلفة لتلبية المتطلبات المحددة لعملائنا. للتطبيقات التي يكون فيها تقليل انخفاض الضغط أمرًا بالغ الأهمية ، يمكننا توفير أنابيب الكوع بسطح داخلي ناعم.
التآكل وارتداء
أنابيب الكوع أكثر عرضة للتآكل والارتداء مقارنة بالأنابيب المستقيمة. يؤثر سائل السرعة العالي الذي يتدفق عبر الكوع على الجدار الداخلي للكوع ، وخاصة في الجدار الخارجي حيث يعاني السائل من قوة الطرد المركزي الأعلى. بمرور الوقت ، يمكن أن يتسبب ذلك في تآكل مادة الكوع ، مما يؤدي إلى ترقق جدار الأنابيب ويحتمل أن يضعف سلامة خط الأنابيب.
يعتمد معدل التآكل على عوامل مثل سرعة السوائل ، وكثافة السوائل ، ووجود جزيئات صلبة في السائل. في الصناعات مثل التعدين والتجريف ، حيث يحتوي السائل غالبًا على جزيئات جلخ ، يمكن أن يكون تآكل أنابيب الكوع مشكلة كبيرة. لمعالجة هذه المشكلة ، نقدم أنابيب الكوع المصنوعة من مواد مقاومة - مثل الصلب المرتفع - الصلب أو السيراميك - المبطنة. يمكن لهذه المواد أن تصمد أمام الإجراء الكاشط للسائل وتمديد عمر خدمة أنابيب الكوع.
التأثير على قياس التدفق
يمكن أن تؤثر أنابيب الكوع أيضًا على دقة أجهزة قياس التدفق. تعتمد عدادات التدفق مثل عدادات الفتحة ، عدادات الفنتوري ، وأعداد التدفق المغناطيسي على ملف تعريف تدفق موحد لقياس دقيق. يمكن للتدفقات الثانوية واضطرابات التدفق التي أنشأتها أنابيب الكوع تعطيل ملف تعريف التدفق ، مما يؤدي إلى أخطاء القياس.
لضمان قياس تدفق دقيق ، غالبًا ما يكون من الضروري تثبيت أجهزة التكييف في المنبع أو أسفل أنابيب الكوع. يمكن لهذه الأجهزة تصويب التدفق وإنشاء ملف تعريف تدفق أكثر اتساقًا ، مما يؤدي إلى تحسين دقة عدادات التدفق. كمورد ، يمكننا تقديم المشورة بشأن التوظيف المناسب لأجهزة التكييف والتكييف والتوصية بأنابيب الكوع التي تقلل من اضطرابات التدفق لقياس التدفق الأفضل.
اعتبارات تصميم أنابيب الكوع
عند تصميم نظام معالجة السوائل مع أنابيب الكوع ، يجب النظر في عدة عوامل. أولاً ، يجب اختيار زاوية ونصف انحناء الكوع بعناية بناءً على المتطلبات المحددة للنظام. إذا كان التقليل من انخفاض الضغط هو أولوية ، فقد يفضل المرفقين مع دائرة نصف قطرها أكبر من الانحناء والزوايا الأصغر. من ناحية أخرى ، إذا كانت المساحة محدودة ، فقد يكون المرفقون 90 - قد يكون ضروريًا ، ولكن يجب اتخاذ تدابير مناسبة للتخفيف من انخفاض الضغط المرتبط.
مادة أنبوب الكوع أمر بالغ الأهمية أيضًا. يجب اختياره بناءً على خصائص السائل التي يتم نقلها ، مثل تآكله ودرجة الحرارة ووجود جزيئات كاشطة. بالنسبة للسوائل المسببة للتآكل ، يمكن استخدام مواد مثل الفولاذ المقاوم للصدأ أو الأنابيب المبطنة. لتطبيقات درجة الحرارة العالية ، قد تكون هناك حاجة إلى سبائك مقاومة للحرارة.
بالإضافة إلى ذلك ، يجب تحسين تخطيط أنابيب الكوع في النظام لتقليل عدد المرفقين واضطرابات التدفق الكلية. يجب أن تكون المسافة بين المرفقين المتتاليين كافية للسماح للتدفق بالتعافي وتصبح أكثر اتساقًا قبل الدخول إلى الكوع التالي.
سلسلة أنابيب الكوع لدينا

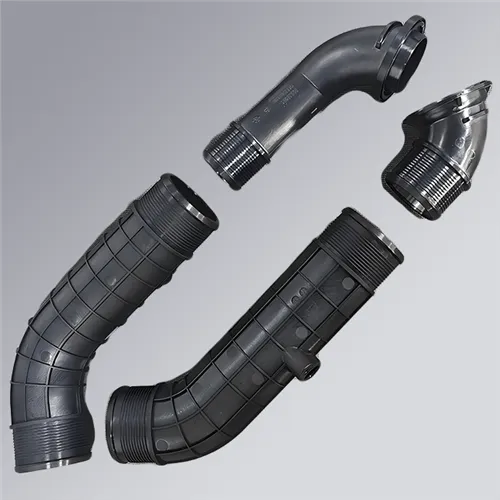

في شركتنا ، نقدم مجموعة واسعة من أنابيب الكوع لتلبية الاحتياجات المتنوعة لعملائنا. ملكناسلسلة كوع PIPيشمل المرفقين بزوايا مختلفة (45 - درجة ، 90 - درجة ، إلخ) ، نصف قطر الانحناء ، والمواد. سواء كنت بحاجة إلى أنابيب الكوع لنظام إمدادات المياه أو مصنع المعالجة الكيميائية أو خط أنابيب الزيت والغاز ، لدينا الحل الصحيح لك.
يتم تصنيع أنابيب الكوع لدينا باستخدام تقنيات الإنتاج المتقدمة لضمان جودة ودقة عالية. نجري أيضًا اختبارات صارمة لمراقبة الجودة لضمان أن منتجاتنا تلبي معايير الصناعة. يعد فريق الخبراء لدينا دائمًا على استعداد لتقديم الدعم الفني والمشورة بشأن اختيار وتركيب أنابيب الكوع.
إذا كنت بحاجة إلى أنابيب الكوع لنظام المناولة الخاص بك ، فإننا نشجعك على الاتصال بنا لمناقشة مفصلة. يمكننا العمل معك لفهم متطلباتك المحددة والتوصية بأنابيب الكوع الأنسب لتطبيقك. من خلال اختيار منتجاتنا ، يمكنك ضمان تدفق السوائل الفعال والموثوق به في نظامك ، وتقليل استهلاك الطاقة ، وتقليل تكاليف الصيانة ، وتحسين الإنتاجية الإجمالية.
مراجع
- وايت ، FM (2006). ميكانيكا السوائل. ماكجرو - هيل.
- Idelchik ، IE (1986). كتيب المقاومة الهيدروليكية. شركة النشر في نصف الكرة الأرضية.
- ميلر ، دي إس (1990). أنظمة التدفق الداخلي. BHRA هندسة السوائل.
